Thermally activated carbon from bovine bone: Optimization of synthesis conditions by response surface methodology
2014

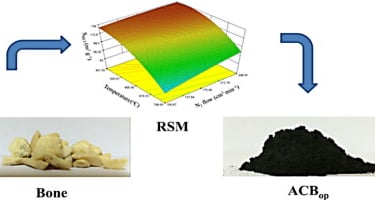

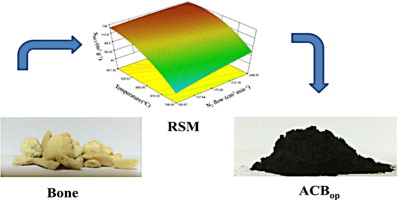

O presente estudo relata a aplicação da metodologia de superfície de resposta (MSR) para a otimização da síntese de carvão ativado a partir de osso bovino (CAOp ) . A influência dos fatores temperatura de pirólise, tempo de pirólise e fluxo de N₂ foi investigada nas respostas da área superficial BET e do volume de mesoporos. A análise de variância ( ANOVA ) do modelo quadrático obtido mostrou que os fatores significativos para a área superficial BET foram temperatura e fluxo de N₂ , e para o volume de mesoporos foram temperatura e tempo. As condições ótimas encontradas pela MSR foram: temperatura de 450 °C, tempo de 110 min e fluxo de N₂ de 100 cm³ g⁻¹ , resultando em CAOp com área superficial BET ( S <sub>BET</sub> ) de 128 m² g⁻¹ , volume de mesoporos ( V <sub> m</sub> ) de 0,331 cm³ g⁻¹ e diâmetro médio de poros ( D <sub> p </sub> ) de 10,32 nm. O espectro FT-IR do ACB op mostrou grupos funcionais pertencentes às suas porções inorgânicas e orgânicas. A alta estabilidade térmica do ACB op foi observada nas análises TG. As análises de DRX indicaram a estrutura cristalina da hidroxiapatita nos materiais, e as micrografias de MEV mostraram uma mudança significativa nas características morfológicas do ACB op , quando comparado ao osso bovino (BOV).
