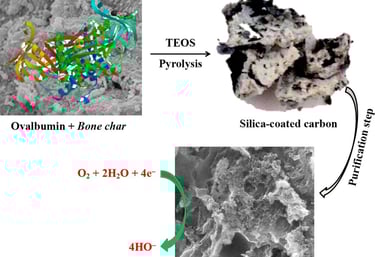

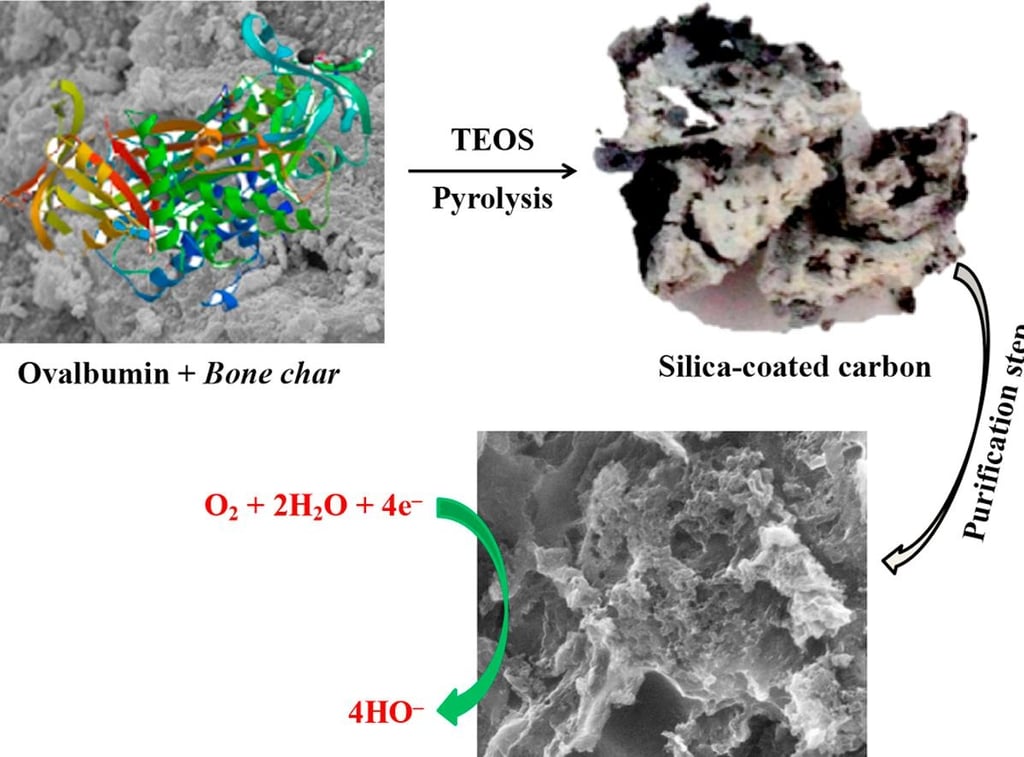

Materiais de carbono nanoporosos foram obtidos com sucesso utilizando carvão ósseo (CO) como indutor de poros e clara de ovo desidratada como precursor de carbono e heteroátomos. Eles foram sintetizados na presença de ortossilicato de tetraetila (TEOS) e CO (NSAC1), bem como na ausência destes (NSAC2, sem TEOS ; NSAC3, sem CO). A porosimetria com gás N₂ mostrou o efeito do CO e do TEOS no valor da área superficial do NSAC1 (345 m² g⁻¹ ), que foi superior ao encontrado para o NSAC2 (280 m² g⁻¹ )e o NSAC3 (240 m² g⁻¹ ) . Os padrões de difração de raios X e os espectros Raman mostraram um equilíbrio entre a estrutura organizada e a não organizada, enquanto as imagens de MEV revelaram algumas modificações morfológicas. Os espectros FTIR revelaram a presença de heteroátomos na rede de carbono, os quais foram investigados por meio de análise XPS. O NSAC1 apresentou teores mais elevados de N (15,20%) e S (0,40%) do que os encontrados para o NSAC2 (13,58% e 0,26%) e o NSAC3 (15,14% e 0,18%), respectivamente. As propriedades eletrocatalíticas dos materiais foram investigadas em relação à reação de redução de oxigênio (ORR), e os resultados foram comparados com os obtidos para um catalisador comercial (Pt/C). O NSAC1 apresentou a melhor atividade eletrocatalítica para a ORR, com um potencial de início 110 mV mais negativo do que o obtido para o catalisador Pt/C e uma densidade de corrente associada de 0,45 mA cm⁻² .
